中山大学使用Blackmagic Design设备完成区域性电视台的EFP远程制作

中山大学选用Blackmagic Design的ATEM Studio Converter光纤主站和ATEM Camera Converter机位转换器,ATEM Television Studio 6路切换台,HyperDeck Studio双盘位固态硬盘录像机,17寸专业高清监视器打造一套适合校园电视台的EFP系统实践集成方案。系统支持任意的4路高清摄像机(具备HDMI和SDI信号输出接口,单反亦可)机位和2路HDMI信号输入(课件PPT或者高清录像机/手提电脑回放)。前4路具备通话、TALLY、视频返送,系统支持硬盘录制、字幕、H264同步采集等功能,系统结构图如下:

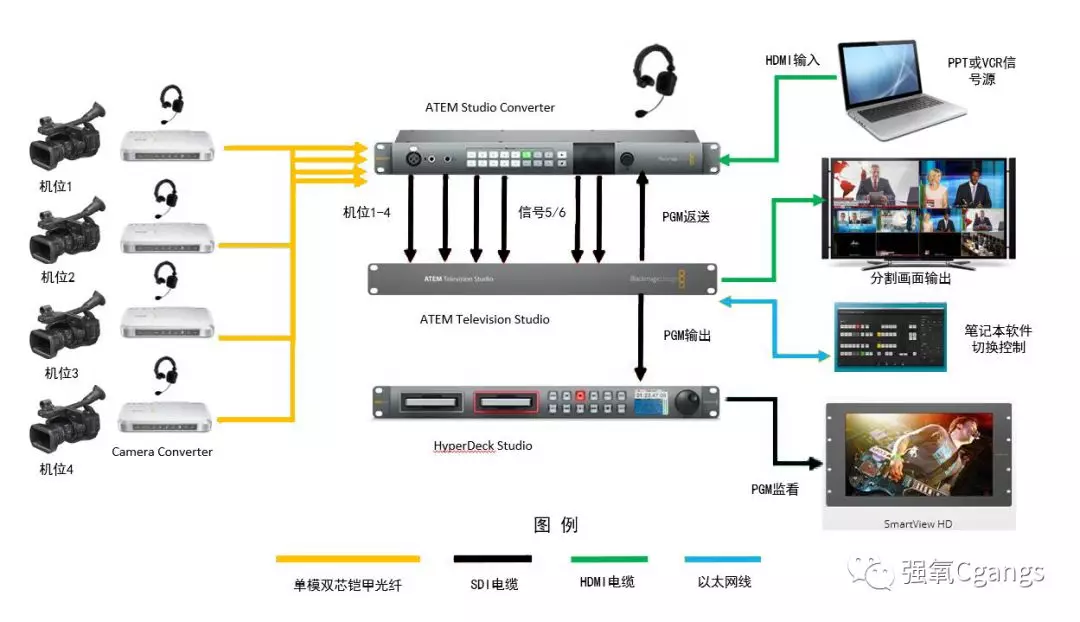

基于光纤的6讯道BMD EFP系统结构图

  • 性价比高,经费投入少;
  • 系统结构简单,一体化设计;
  • 功能完备,具备信号切换、导播通话、TALLY基本功能;
  • 讯道布线简单易行;
  • 轻便小巧,便于移动作业,兼顾ESP(演播室制作)功能。

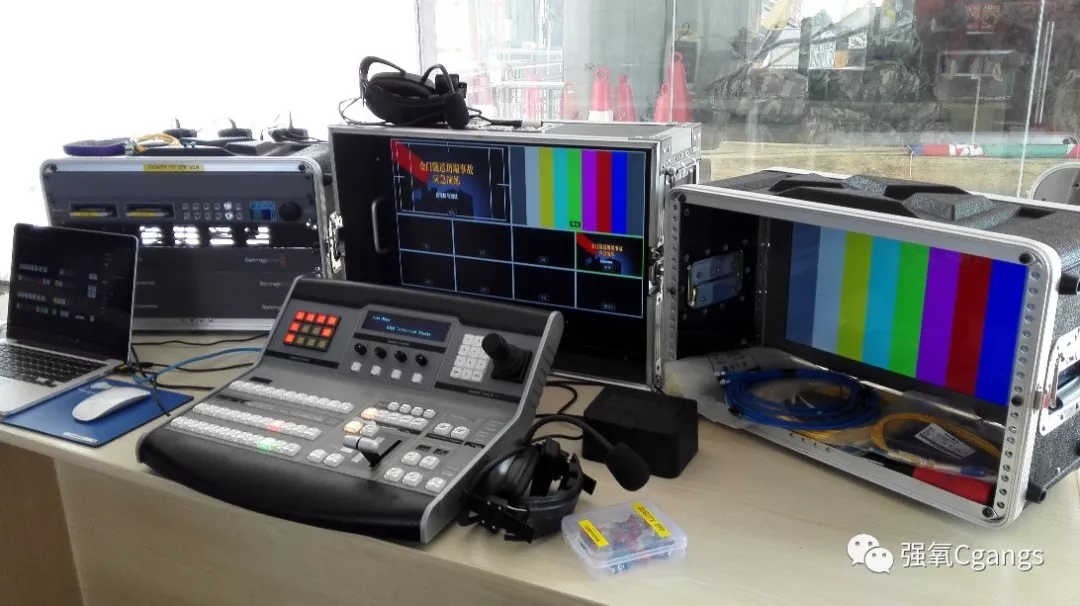

这套设备放置在一个6U 8寸的航空箱中,每次使用只需外接摄像机过来的4路光纤,连接分割画面和PGM画面监视器,连接笔记本切换控制网线即可开始作业。搭建只需要不到半个小时即可完成。

将EFP系统的PGM信号接入网络直播编码器,通过4G/WIFI/LAN三种不同网络接入形式就可以随时随地对校园活动进行接近专业水准的直播了。

EFP机箱输出2路多画面分割预监,含SDI和HDMI各一。利用HDMI接口可实现普通高清电视机分割预监。ATEM Television Studio内置的多画面分割输出可在一台HDMI电视机上显示多达10路视频信号的画面,可以在一台显示器上同时查看到各机位、图文、预监以及最终的节目输出画面。

PGM节目输出利用硬盘录机接口板一共获得4路高清SDI信号输出(环出,输出1,输出2,监视1),不用采购视频分配器即可满足PGM监看、大屏幕、网络直播等其他视频需求;PGM节目HDMI信号输出2路(切换台,录机各一),可满足普通高清电视机监看和监听。

ATEM Television Studio主机支持字幕功能。其内置2个下游键,两个媒体播放器帧存,可容纳多达20个素材图文,只要载入图文就可轻松自定义精彩的字幕和图标。使用切换台自带的Photoshop插件就可以从Photoshop直接将图文导入ATEM媒体池。只需几秒钟就可以将图文信息添加到直播画面。

ATEM Television Studio主机自带免费软件控制面板,界面设计美观,可以完全满足丰富的制作创意和控制,所有操作均可通过Mac或PC笔记本电脑完成。无须采购硬件切换台面板,让用户以更低成本步入现场制作领域。软件控制能提供各类专业转场,包括混合、划像及浸入等各种类别。它内置各类转场,可调节边框、位置和方向等参数。可使用Preview Transition预监转场按钮可事先预览转场效果,确保制作全程准确无误;

ATEM Television Studio配备一个上游键控,具有全面的绿屏拍摄色键抠像功能。它能载入渲染背景,并结合使用色键抠像器来制作出炫目的虚拟演播室效果。这一上游键控包括色键、图案键、形状键和线性键。

现场制作时一台ATEM Camera Converter转换器便可满足摄像师的所有需求。它将摄像机的SDI或HDMI输出转换为光纤,同时可将切换台PGM信号通过光纤回馈给摄像师监看。

ATEM Camera Converter配备了内部电池、对讲系统、Tally、PGM返送和外部话筒输入。

同时ATEM Camera Converter配备高质量SDI和HDMI输入接口,可连接专业级SDI摄像机和消费级HDMI摄像机。

利用GOPRO和Camera Converter架设反打机位

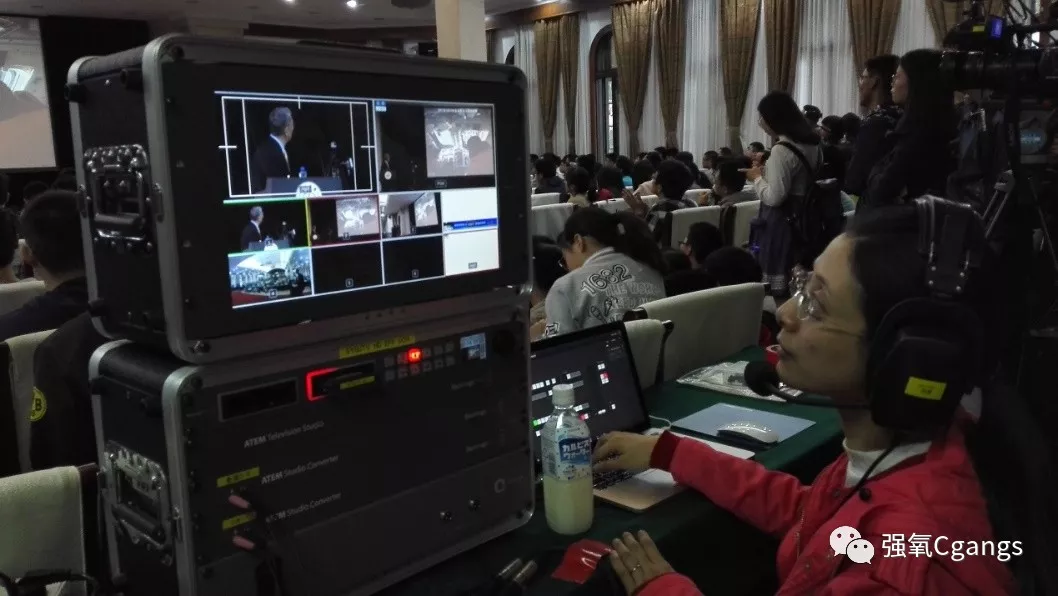

校园电视台作为区域性电视台往往承担着大量的内部活动的录播。中山大学的校园电视台为各种大型校事活动:开学典礼、毕业典礼、学术讲座、文艺演出等的全程录像和直播。EFP或小型直播是区域性电视台重要而且频次非常高的工作内容。

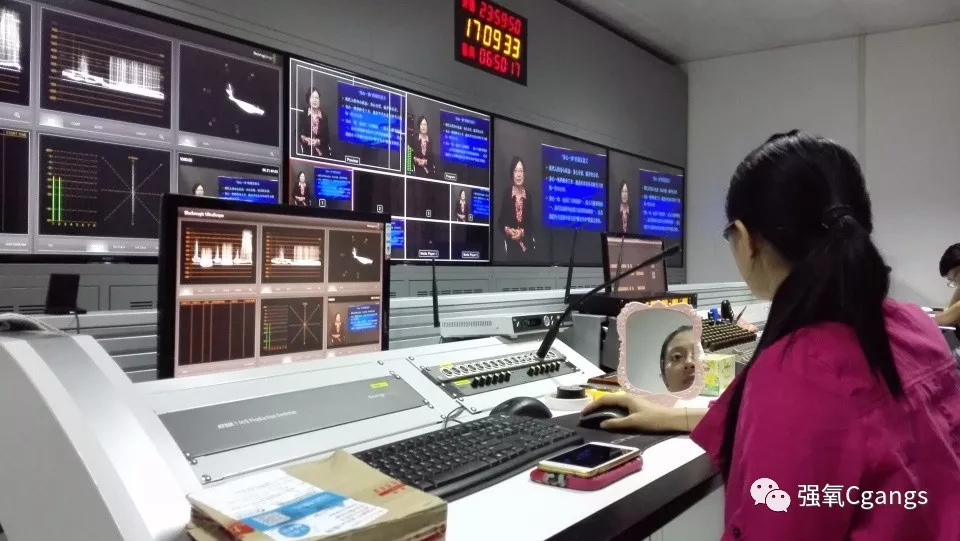

为提高部署效率,缩短响应时间,中山大学利用ATEM Camera Converter和光纤导播主站ATEM Talkback Converter 4K以及光纤转换器Optical Fiber进行了多次远程节目制作,最远机位5公里,均取得了符合行业技术标准的转播效果。作者在跨城区的直播试验中,还进行过20公里以上的机位信号测试并取得成功。技术人员可安心舒适的在制作机房执行技术保障任务而再也不用为去现场搭建临时制作系统而奔波。
