医学教育平台BITC使用Blackmagic Design系列产品打造课程直播间

BITC种植大平台使用Blackmagic Design系列产品建立全新演播室,打造高质量学术标准的在线课程。演播室配备ATEM Television Studio Pro 4K切换台、HyperDeck Studio Mini录机、Smart View 4K监视器、Micro Converter BiDirectional SDI/HDMI WPSU转换器、Mini Converter Optical Fiber 12G光纤转换器等设备。

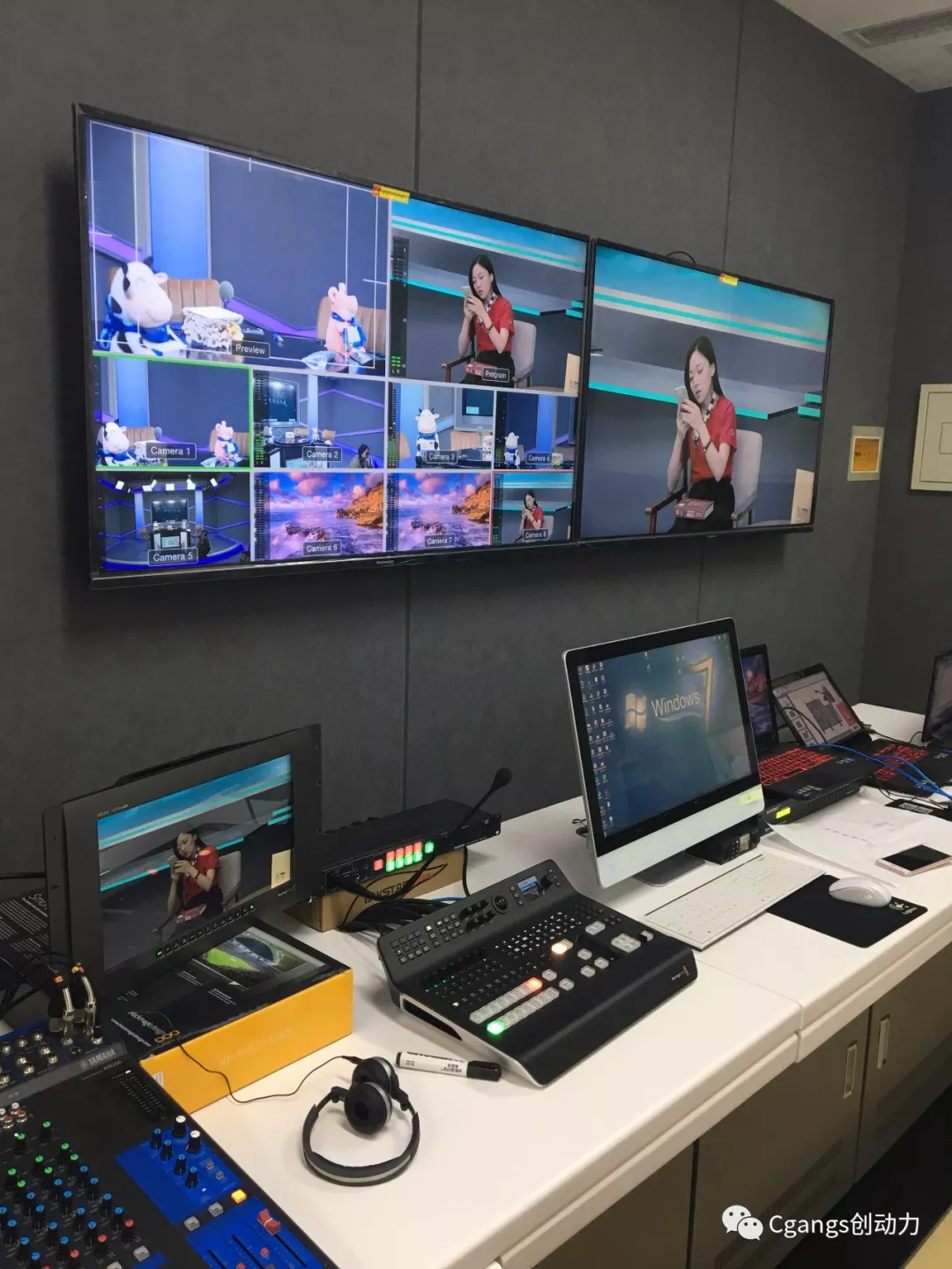

这套解决方案照顾到了电脑信号、手机信号以及摄像机信号,具有强大的兼容性。方案采用SmartView 4K作为中控室监看,SmartView 4K配备多速率12G-SDI技术,可自动检测到所有SD、HD及Ultra HD视频信号,不用担心格式转换和中控室监视器的兼容问题。

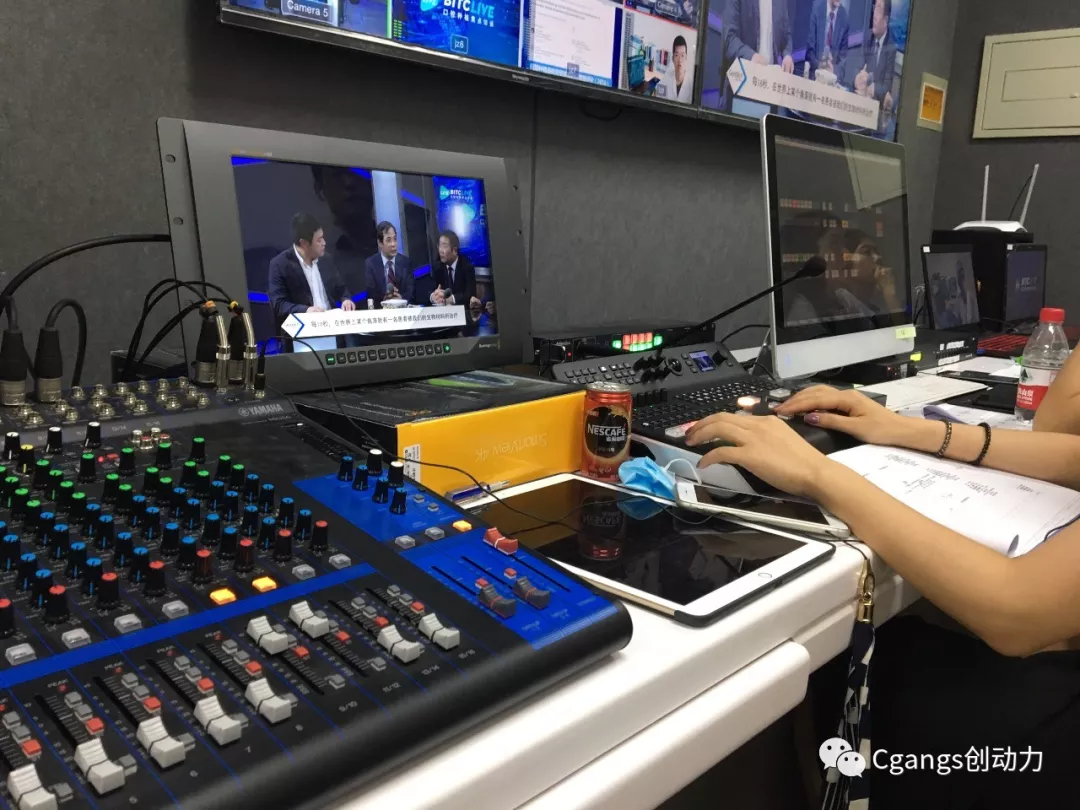

在视频输入输出方面,ATEM Television Studio Pro 4K切换台能同时将获得SDI和HDMI多画面分割输出,在一个大屏幕电视或广播级监视器上监看所有信号源、预监和节目输出。

ATEM Television Studio Pro 4K搭载8路独立的12G-SDI输入,可处理所有HD以及上至2160p59.94的UltraHD格式。所有12G-SDI输入配有全面的再同步、独立格式和帧率转换功能。也就是说,用户可以连接8路具有不同帧尺寸和帧率的不同源信号,可实现各信号间的纯净切换。该切换台可自动将信号转换成与节目输出格式和帧率相匹配的格式,让8路输入能分别使用不同的视频格式!

ATEM Television Studio Pro 4K切换台的PGM信号传输给HyperDeck Studio Mini录机,HyperDeck Studio Mini支持不间断记录,HyperDeck Studio Mini配备双SD卡槽,能使用常规SD和高性能UHS-II存储卡。SD卡非常普及,价格低廉且可靠性极高,是专业广播视频文件存储的理想选择。标准SD卡可用来记录SD和HD视频,而UHS-II型存储卡则可用来记录Ultra HD影像。由于SD卡不会出现年久老化的现象,并且非常小巧便携,因此可以把它用于大规模影像资料存档,而其所占空间只有其他存储介质的极小一部分。

Tally系统对于演播室或现场直播非常重要,ATEM切换台能够发送Tally信号到监视器和摄像机上,帮助工作人员弄清楚哪些视频信号处于直播状态,这对现场直播非常重要。Blackmagic GPI and Tally Interface可连接一台ATEM切换台,能支持多达8个Tally接收装置,也可将多个Interface连接在一起,以增加Tally的输出数量。GPI and Tally Interface无疑是节目录制或现场直播必备利器之一。

Blackmagic Mini Converter Optical Fiber 12G是一款紧凑型转换器,能够将SDI连接长距离延伸,同时在SDI和光纤之间进行双向转换。多速率的12G-SDI接口兼容所有SD、HD和Ultra HD格式和设备,最高可达2160p60,包括A级和B级设备。转换器上搭载光纤扩展槽,可安装任何标准的3G、6G或12G-SDI SFP光纤模块。

Micro Converter BiDirectional SDI/HDMI wPSU是采用USB供电方案的广播级高品质SD和HD视频转换器,可将来自专业设备的SDI信号转换成HDMI信号,用于演播室内电视机、投影仪的视频连接。
