河北广播电视台使用Blackmagic Design系列产品完成80平米演播室改造

河北广播电视台使用Blackmagic Design系列产品完成80平米演播室改造

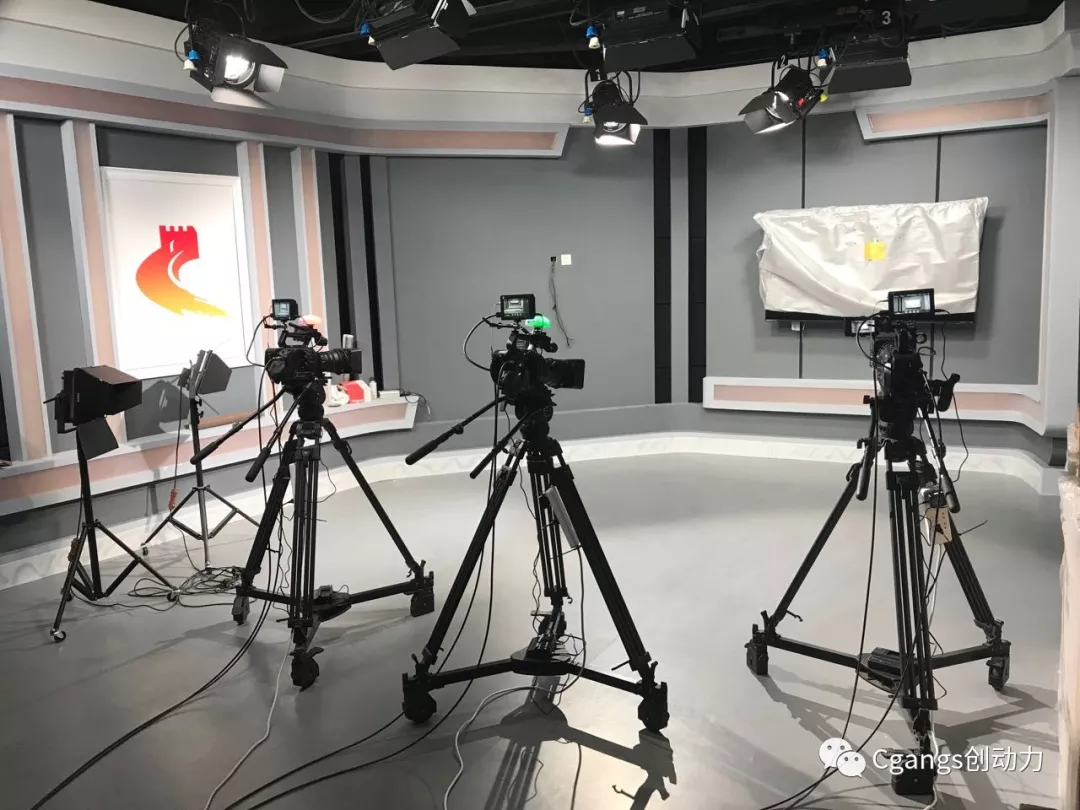

河北广播电视台80 平米演播室改造，首次采用Blackmagic Design系列产品，从拍摄到后期制作的一整套流程，核心设备采用4K超高清视频解决方案。Blackmagic Design产品符合国家广播电视4K标准，整体方案在满足现有的标清和高清节目生产流程的同时，核心设备满足未来4K制播业务需求，还拥有采集推流设备满足当今广播电视行业TV电视、WEB网络、手机AP等多样化的播放终端全媒体发展趋势。

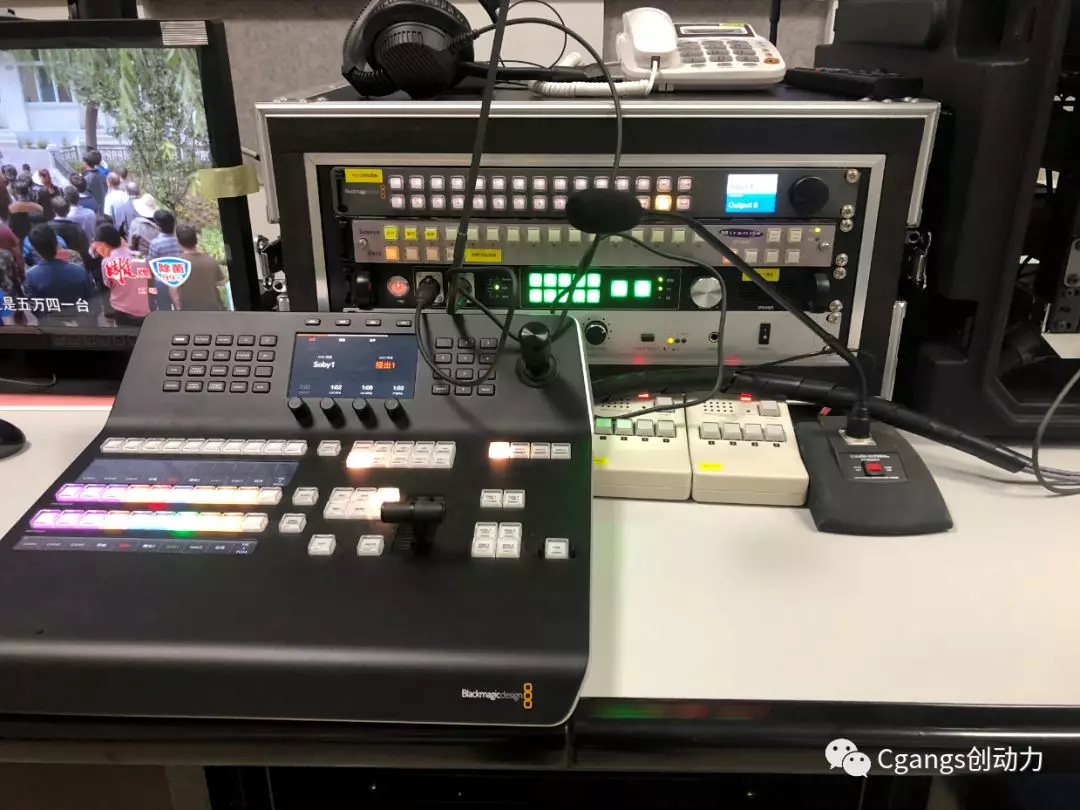

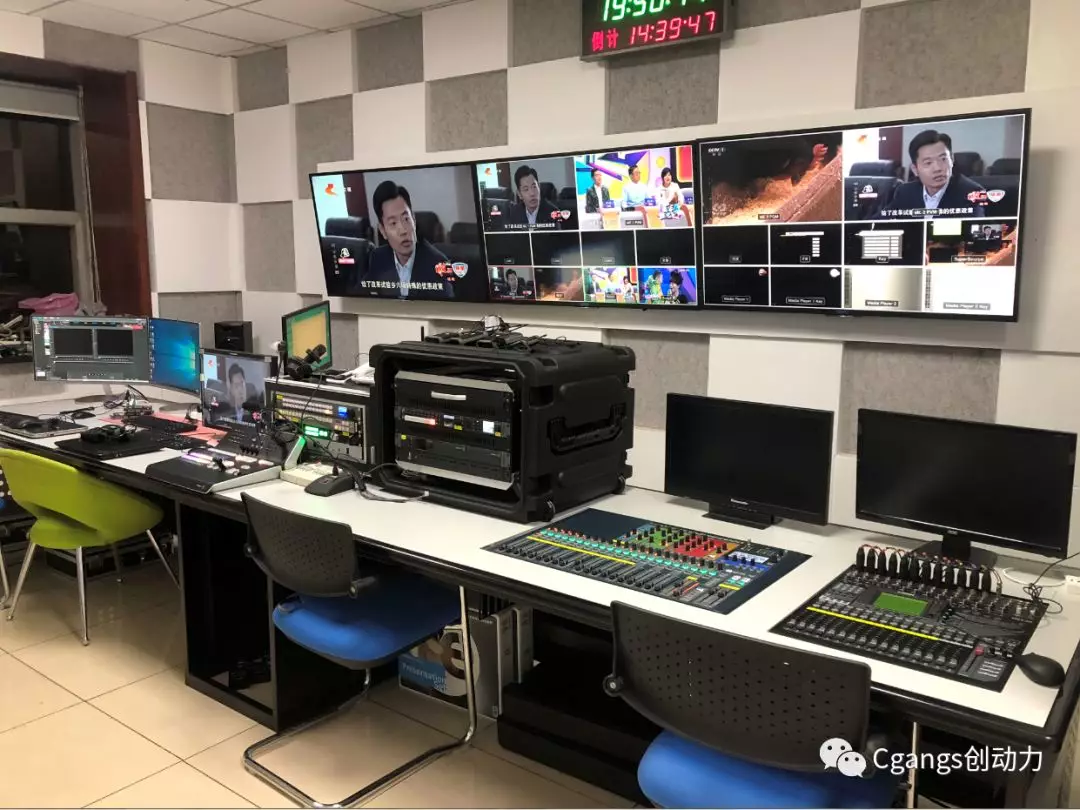

演播室安装了ATEM 2 M/E Production Studio 4K主切换台搭配ATEM 1 M/EAdvanced Panel切换台面板、ATEM Television Studio HD备切换台Smart Videohub12*12矩阵、HyperDeck Studio Mini广播级录机、流媒体直播系统等Blackmagic Design产品。

ATEM切换台的集成度很高，除了切换台必要的功能外，还集成了Tally、通话、返送等功能。这样的高集成度设计让使用和维护都很简单。

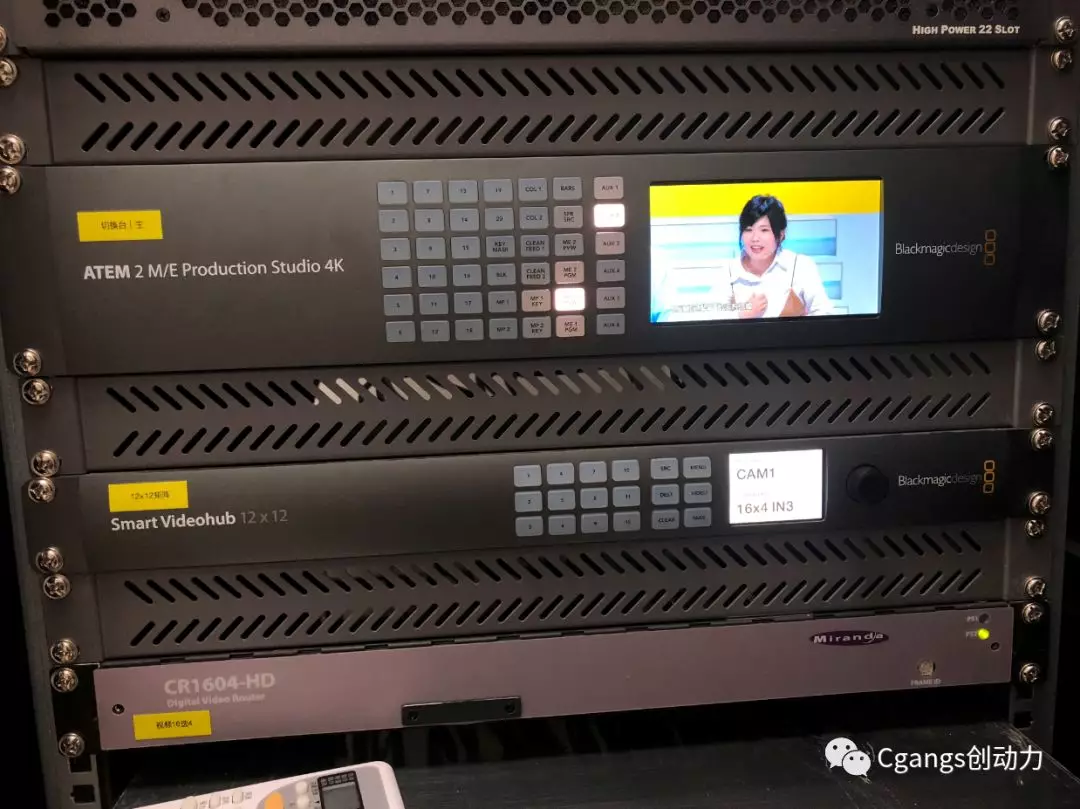

为了播出安全，作为冗余措施，演播室内所有内、外部信号源，均同时连接ATEM 2 M/E Production Studio 4K主切换台和ATEM Television Studio HD备切换台以及SmartVideohub12*12矩阵，Smart Videohub 12*12矩阵不仅是用于信号切换和调度的演播室系统信号中枢，也是切换台的三级备份。

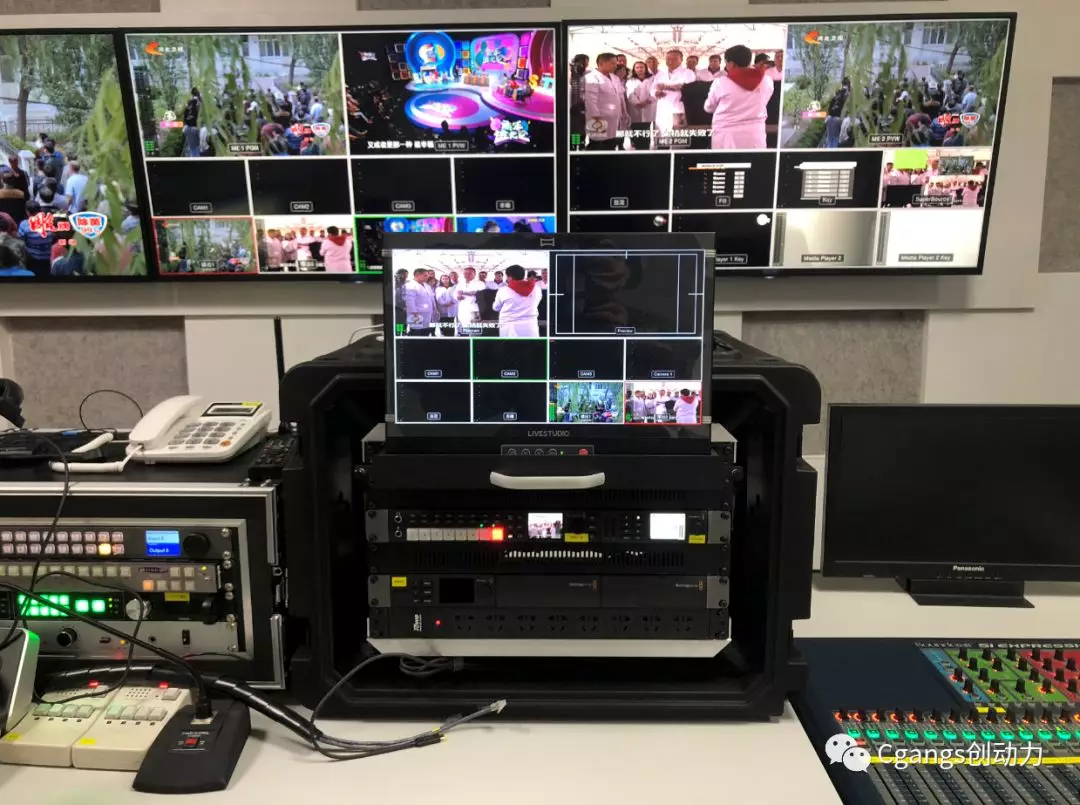

ATEM Television Studio HD备切换台、HyperDeckStudio Mini广播级录机、UltraStudio HD Mini以及强氧Livestudio监视器搭建的便携式EFP系统，满足现场快速响应需求。

Blackmagic Web Presenter可以将任何SDI或HDMI视频源作为USB网络摄像头信号，与各大流媒体平台来实现高品质网络流媒体直播！Blackmagic Web Presenter搭载12G-SDI和HDMI输入，以及一个XLR麦克风输入和HiFi音频输入，并且有着Teranex品质的下变换功能，可以将任何SD、HD或Ultra HD视频源转换为720p格式，轻松实现低码流、高品质的流媒体直播。如果您添加了选购的Teranex Mini Smart Panel，Blackmagic WebPresenter甚至还可以利用它的2路输入内置制作切换台来现场切换节目！

ATEM Television Studio HD型号是一款专业级切换台，它采用小巧紧凑的机架式便携设计，可以携带到任何地点展开制作！前面板控制设有用于画面切换的输入源按钮，并自带LCD显示屏、旋钮等实用功能8个超大的背光按键，可用来切换画面和控制音频，并获得下游键控、淡入黑场、媒体播放器以及Cut Bus风格和自动切换等转场选择。可以通过菜单调整所有切换台设置，也可用作视频和音频监看、辅助控制、以及显示正在调整的声道。

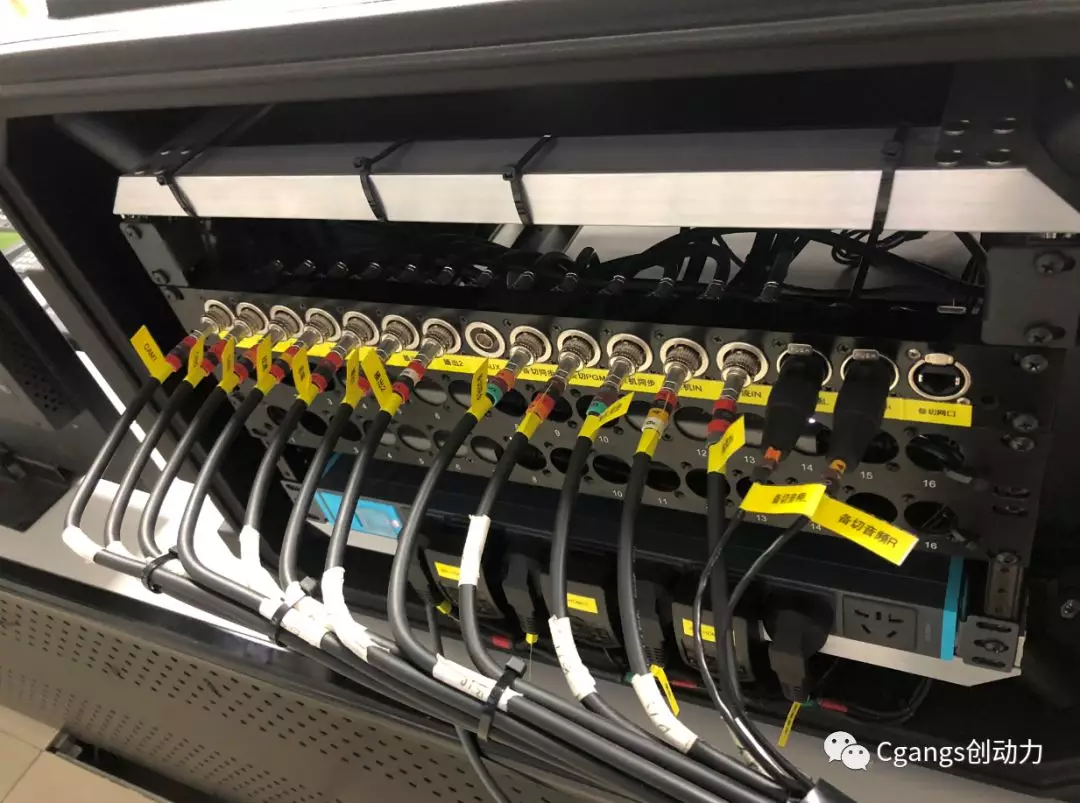

所有线缆均配有醒目的黄色标识，采用电信标签打印，上面不光有设备编号还有详细的设备名称，各种接口处标有用途。上使用时，工作人员可以通过图纸找到对应的设备编号，操作简单容易上手，一些简单的故障也可以自行排除。
