强氧4K HDR直播方案

强氧4K HDR直播方案

无论是年初的平昌冬奥会,还是盛夏的俄罗斯世界杯,都已为观众提供了4k HDR收看规格,此外电竞、超人气演唱会也纷纷试水4K HDR直播。

演唱会引入4K HDR技术后,将现场的每一个灯光、舞美等视觉效果淋漓尽致地展现在收看端。带给用户更好的视效体验。同样4K HDR在冰雪比赛直播中表现优异,最大程度保留亮度与暗部细节,让白茫茫一片的背景充满立体感。

相比于普通的SDR,HDR能够展现更丰富的亮度及暗度对比,画面色彩也更加饱满,明暗的变化和色彩的对比,也使图像拥有更强的立体感和层次感,在收看节目直播的过程中给人一种真实感觉。

我国广电领域在4K HDR播出中采用HLG标准化制作流程。强氧科技在第一时间洞察到行业动向,推出符合广电领域4K HDR标准化直播方案。

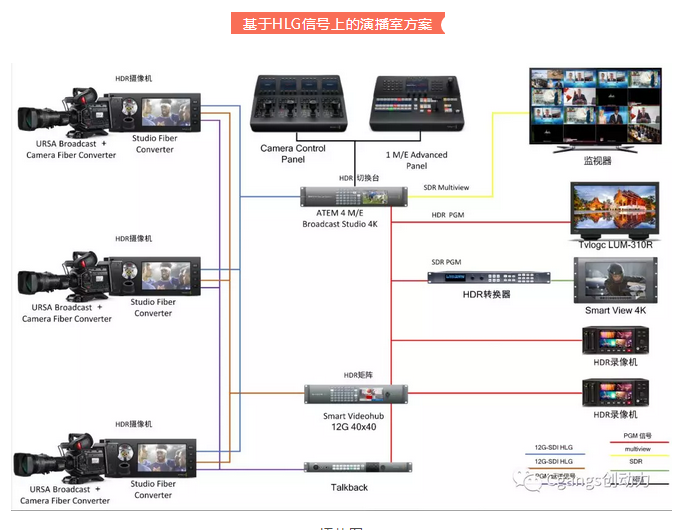

  • 在摄像机端将Film信号加载上HLG的LUT进行传输。
  • Broadcast摄像机有2路12G信号输出,一路接切换台,一路接矩阵,切换台的MultiView直接连接SDR监视器。矩阵作为备切及信号分配设备。
  • PGM 1直接连接HDR PGM监看。
  • PGM 2连接转换器,将HDR信号转成SDR信号,SDR信号进行分配,可以连接输出以及SDR PGM监看。
  • PGM 3直出HLG信号连接HDR录机。
  • PGM 4连接矩阵将信号分配成为两路,一路TalkBack成为返送信号,控制摄像机、Tally和通话,另一路进入HDR录机作为备用。
  • 两台HDR录机可以录制HDR PGM信号以及Clean Feed信号或做主备PGM录制。

强氧4K HDR直播方案由Blackmagic Design URSA Broadcast摄像机、ATEM 4 M/E Broadcast Studio 4K切换台、Smart Videohub 12G 40 x 40 广播级矩阵、4K录制系统和HDR信号转换系统等组成,顺应了当今广播电视行业的4K HDR全媒体发展趋势。全套系统采用UltraHD 50P格式标准,功能强大、结构紧凑便携,是一套具有非常高性价比的箱载HDR EFP现场制作系统!

1、 采用12G-SDI接口、全套4K P60流程的EFP系统,具备HDR/4K/高清同播能力

2、 专业广播级摄影机,配备超宽动态范围和景深的4K图像传感器

3、 双向光纤传输系统实现信号正送、返送、Tally、内部通话,以及摄影机供电和遥控功能

4、 配备先进的广播级格式转换器,满足现场视频源和视频播放平台的多样性需求,兼容多种视频格式

5、 EFP系统配置强大、具备高度的灵活性和机动性,可用于各种场景的文艺、体育赛事节目的多机位现场制作

6、 提供有免费系统控制软件,可配备系统切换电脑作为切换面板。

7、 各系统模块配备科学、分区合理,可独立完成4K视频信号的摄录、特技切换、创意转场、台标及图文叠加、色键抠像、DVE画中画、内置调音台、多画面监看等功能

8、 系统配备高端4K 广播级B4镜头
