DeckLink 4K Extreme 12G
DeckLink 4K Extreme 12G
技术规格
描述
终极数字电影采集卡，可通过12G-SDI接口实现惊人的DCI 4K输入和输出！它可为您提供双链路多速率12G-SDI接口，支持SD、HD、Ultra HD，甚至Ultra HD 60p。并可以4096 x 2160分辨率处理高达25p的DCI 4K超大画幅影像！让您以10bit YUV或全色彩带宽12bit RGB采集图像。它配备AES/EBU音频和上/下/交叉变换，并内置立体3D，可以输出全色度带宽RGB 4:4:4:4图像！它支持的格式之广、具备的接口之多让所有其他采集卡望尘莫及！
价格
RMB 7,550

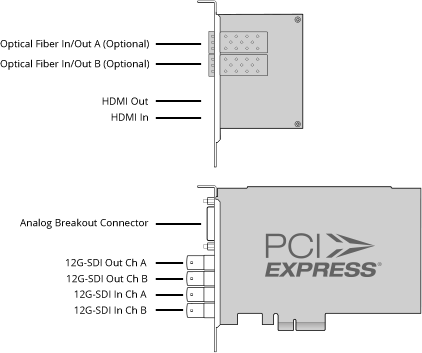

接口
SDI视频输入
2路12Gb/s SD/HD/2K/4K。支持单链路和双链路4:2:2/4:4:4。
模拟音频输出
2通道专业平衡模拟音频通过XLR接口。
AES/EBU音频输入
2通道非平衡带采样率转换器。
HDMI音频输入
8通道嵌入SD/HD/4K。
HDMI音频输出
8通道嵌入SD/HD/4K。
SDI视频输出
2路12Gb/s SD/HD/2K/4K。支持单链路/双链路4:2:2/4:4:4。可切换2D、3D。
AES/EBU音频输出
2通道非平衡。
同步输入
SD、720p50、720p59.94、1080i50和1080i59.94格式黑场或任何HD格式三电平同步。
模拟视频输入
1路分量YUV通过3个BNC接口，可切换到S-Video或复合信号。分量支持HD和SD。
SDI音频输入
16通道嵌入HD/2K/4K。8通道嵌入SD。
SDI音频输出
16通道嵌入HD/2K/4K。8通道嵌入SD。
设备控制
索尼™可兼容RS422录机控制端口。软件控制TxRx方向可逆串行端口。
模拟视频输出
1路分量YUV通过3个BNC接口，可切换到S-Video和复合信号。分量支持HD和SD。
HDMI视频输入
HDMI A类接口，支持2160p60。
计算机接口
PCI Express 8速第2代，兼容8速和16速PCIe插槽，带HDMI或SDI夹层卡。
模拟音频输入
2通道专业平衡模拟音频通过XLR接口。
HDMI视频输出
HDMI A类接口，支持2160p60。
编解码器
支持：AVC-Intra、AVCHD、佳能XF MPEG2、数码单反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、XDCAM HD422、无压缩8bit 4:2:2、无压缩10bit 4:2:2、无压缩10bit 4:4:4。
软件
自带软件
Media Express、Disk Speed Test测速软件、LiveKey、Blackmagic Desktop Video软件、Blackmagic Mac OS X版驱动及Windows 版驱动。Media Express、Blackmagic Desktop Video实用软件和Blackmagic Linux版驱动。
内部软件升级
固件内置软件驱动程序。软件驱动程序在系统启动时加载或通过软件更新程序加载。
物理安装
PCI Express 8速第2代，兼容Mac OS X、Windows和Linux支持的8速和16速PCI Express插槽。Mac OS X系统要求为带有PCI Express插槽的Mac Pro计算机。
应用软件
其他支持的应用程序：Nuke、Steinberg Nuendo、Avid Symphony、Avid News Cutter、Tools On Air just:in & live:cut & just:play & just:live、Softron OnTheAir、MovieRecorder及OnTheAir CG、Flash Media Encoder、Wirecast、Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、Corel VideoStudio Pro X4、CyberLink Power Director、MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster。
视频格式
SD格式支持
525i29.97 NTSC、625i25 PAL
Ultra HD格式支持
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
音频采样
电视标准采样率48Khz，24bit。
SDI视频采样
4:2:2、4:4:4和4:4:4:4
HD格式支持
720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60
4K格式支持
4K DCI 23.98p、4K DCI 24p、4K DCI 25p
SDI规范
SMPTE 292M、SMPTE 259M、SMPTE 296M、SMPTE 372M、SMPTE 425M A级和B级、ITU-R BT.656和ITU-R BT.601。
SDI元数据支持
VANC采集和输出使用多达3个视频行。HD RP188。隐藏式字幕。
SDI色彩精度
所有型号支持8bit、10bit、12bit RGB 4:4:4高达UHD 30p，还支持8bit、10bit YUV 4:2:2。
SDI色彩空间
REC 601，REC 709。
HDMI配置
HDMI 2.0支持Deep Color、HDR和REC 2020，并根据连接的显示器自动配置。
2K格式支持
2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF
复制保护
HDMI输入无法从有复制保护的HDMI信号源上采集。采集和发布内容前请确认版权。
多速率支持
HDMI和SDI视频接口可在SD/HD/2K和4K之间切换。分量模拟视频接口可在SD和HD之间切换。
处理
Ultra HD下变换
内置高质量硬件下变换器，可从SDI B接口将Ultra HD输出为HD或将HD输出为SD下变换信号，并可从复合和S-Video接口输出SD。将模拟视频切换到分量并选择HD或SD输出。有Letterbox（上下加黑边）、Anamorphic（变形） 16:9以及Center Cut（左右切边） 4:3等风格可选。
HD上变换
内置高质量硬件上变换器，可将SD上变换到720HD或1080HD输出。有4:3 Pillarbox（左右加黑边）、14:9 Zoom和16:9 Zoom可选。
HD交叉变换
内置高质量硬件交叉变换器，可将720HD变换到1080HD，将1080HD变换到720HD输出。
实时特效
Final Cut Pro X内部特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer内部特效。DaVinci Resolve。
色彩空间转换
输出上硬件实时。
3D处理
双通道帧封装采集和输出。

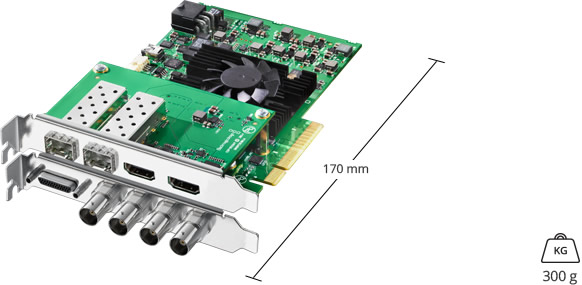

物理规格
操作系统
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan或更高版本。
64位的Windows 7、8.1和10操作系统。
Linux
EMC Certifications
FCC、CE和C-Tick
环境规格
操作温度
5°到40° C（32°到104° F）
存储温度
-20°到45° C（-4°到113° F）
相对湿度
0%到90%不结露
装箱配置
DeckLink 4K Extreme 12G
HDMI夹层卡
含有软件和操作手册的SD卡
用于模拟信号和RS-422控制的辫子线。
外部电源线缆。
保修
3年有限制造商保修。
